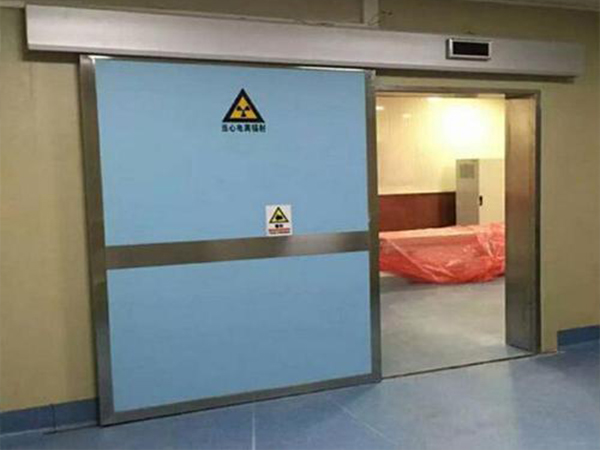

鉛防護門PLC的I/0口的分配及控製電路設計接線圖，如圖1所示。PLC的工作電源為直流24V，由控製箱開關電源直流24V供電，線號為十240和一241。在PLC的輸入端信號的電源采用PLC的內部直流24V電源，線號為+242和一243. PLC的輸出端的公共端COM 0,COM 1, COM 2由開關電源直流24V供電，線號為+244. CO M 3,COM 4由開關電源直流24V供電，線號為一245和十246.

鉛門關差10CM到位、門全開差10CM到位、門開1/2差10CM到位、全開門到位、門開1/2到位、關門到位、出門紅外、進門紅外信號均，常閉觸點信號引入輸入端，采用“故障安全性”設計。一旦任意信號發生故障，聲光報警。

輸出端的開鎖、關鎖中間繼電器的觸點控製電磁鎖的開和關。

緊急情況按動急停按鈕，急停按鈕切斷PLC工作電源。

PLC對VVVF的控製完成對平開醫用門的控製，運行安全，可靠，值得應用和推廣。
